电容压力樱桃视频入口在线观看产品概述
电容式压力(差压)樱桃视频入口在线观看是我厂引进国内**技术和设备生产的新型樱桃视频入口在线观看，关键原材料、元器件和零部件均采用进口，整机经过严格组装和测试，该产品具有设计原理**、品种规格齐全、安装使用简便等特点。同时与传统的1151以及其它知名同类产品直接替换，有很强的通用性和替代能力。为适合国内自动化水平的不断提高和发展，该系列产品除设计小巧精致外，更推出具有HART现场总线协议的智能化功能。

电容压力樱桃视频入口在线观看特点
◆精度高
◆稳定性好
◆二线制(特殊可四线制)
◆固体元件，接插式印刷线路板
◆小型、重量轻、坚固抗振
◆量程、零点外部连续可调
◆正迁移可达500%；负迁移可达600%
◆阻尼可调
◆单向过载保护特性好
◆无机械可动部件，维修工作量少
◆全系列统一结构，零部件互换性强
◆接触介质的膜片材料可选择(316L、TAN、HAS-C、MONEL等耐腐蚀材料)
◆防爆结构，全天候使用
◆智能HART现场总线协议

电容压力樱桃视频入口在线观看工作原理
过程压力通过两侧或一侧的隔离膜片，灌充液传至δ室的中心测量膜片。中心膜片是一个张紧的弹性元件，它对于作用在其上的两侧压力差产生相应变形位移，其位移与差压成正比，*大位移约0.1mm,这种位移转变在电容极板上形成差动电容，由电子线路把差动电容转换成二线制的4-20mADC信号输出。

电容压力樱桃视频入口在线观看功能参数
使用对象：液体、气体和蒸汽
测量范围： 0~ 0.1kPa至0 ~ 40MPa
输出信号：4~20mADC（特殊可为四线制220V供电， 0~10mADC输出）
供电电源： 12~ 45V DC，一般为24V DC（见图负载特性）
负载特性：与供电电源有关，在某一电源电压时带负载能力见图( 负载特性)，负载阻抗RL与电源电压V。关系式为： RL≤50 (Vs-12)
指示表:指针式线性指示0 ~ ****等分刻度或LCD液晶式，LED数码管显示。
防爆：a.隔爆型  dIIBT4
b.本质安全型  iaIICT6
量程和零点：外部连续可调
正负迁移：零点经过正迁移或负迁移后，量程、测量范围的上限值和下限值的优良值，均不能超过测量范围上限的****。(智能型： 量程比15:1)
*大正迁移量为*小调校量程的500%*大负迁移量为*小调校量程的600%。
温度范围：放大器工作温度范围： -29 ~ +93℃（LT 型为： -25-+70℃）
灌充硅油的测量元件： -40~ +104℃
法兰式樱桃视频入口在线观看灌充高温硅油时： -20~ +315℃，普通硅油： -40~ +149℃ 静压：1、4、10.25、32Mpa
湿度：相对湿度为0 ~ ****
容积吸取量： < 0.16cm3
阻尼(阶跃响应) :充硅油时，一般在0.2s到1.67s之间连续可调
电容压力樱桃视频入口在线观看技术数据
（不带迁移，在标准工作条件下，充硅油，316不锈钢隔离膜片）
准确度：+0.25%， +0.5%，土0.1%（智能型）
死  区：无（≤0.1%）
稳定性：六个月内不超过*大量程的基本误差优良值
振动影响：在任意轴向上， 振动频率为200Hz时，误差为测量范围上限的+0.05%/g
电源影响：小于输出量程的0.005%V
负载影响：电源如果稳定，则负载没有影响

电容压力樱桃视频入口在线观看其它
隔离膜片：316不锈钢，哈氏合金C-276，蒙乃尔合金或钽
排气/排液阀：316不锈钢，哈氏合金C，蒙乃尔合金
法兰和接头：316不锈钢，哈氏合金C或蒙乃尔合金
接触介质“O”形环：丁晴橡胶，氟橡胶
灌充液：硅油或惰性油
螺栓：316L不锈钢
电子壳体材料：低铜铝合金
引压连接件：法兰、NPT1/4, 中心距54mm；接头NPT1/2 或M20X1.5阳螺纹球锥面密封，带接头时中心距50.8.54. 57.2mm（NPT锥管螺纹符合GB/T12716-91）信号线连接孔：G 1/2”
重量：2.4kg

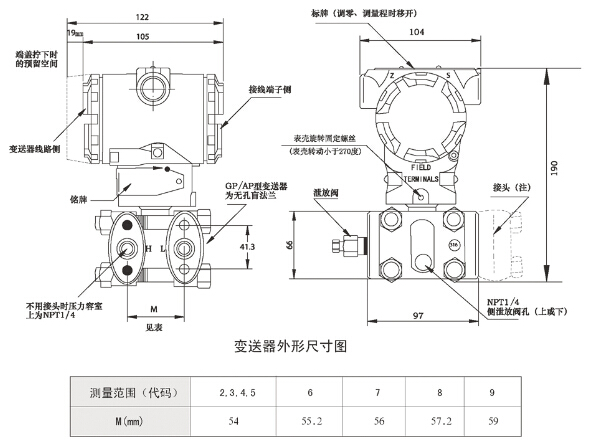

外形尺寸及安装连接示意图
引压连接接头示意图
安装板外形尺寸也安装方式示意图
现场导线连接图与电路方框图
非智能型现场导线的连接
智能型现场导线的连接
非智能型电路方框图 智能型电路方框图
选型方法
樱桃视频入口在线观看品种详细分类表

订货须知
1、樱桃视频入口在线观看型号可根据选型规格表按需要确定。
2、选型规格表中的数字、符号必须填写清楚、准确无误。
3、如有正负迁移，必须注明迁移量数值。
4、差压樱桃视频入口在线观看如需配三阀组、节流装置，需另行注明。
5、樱桃视频入口在线观看根据用户规定的量程校验。如果用户无规定，樱桃视频入口在线观看调校至*大量程，这种校验将在室温、常压下进行。
6、需要标注工位号时，应在订货时注明。
7、选购远传樱桃视频入口在线观看时,还应根据不同远传法兰选型表按需确定。
8、如果远传樱桃视频入口在线观看要在真空场合和高温场合下使用，订货时要特殊标明。
9、接触介质O形密封环的材料有丁晴橡胶和氟橡胶等。
